De panoramische röntgenopname
Panoramische röntgenopnamen (OPT’s) worden tegenwoordig steeds vaker gemaakt. In 2014 had 44% van de tandartsen toegang tot panoramisch röntgenapparatuur, en in 2023 was dat zelfs gestegen naar 65%. Het percentage tandartsen dat een CBCT maakt staat in 2023 op 14%.
Tijdens de cursus Panoramische röntgenopname van de NWVT stond het herkennen van wekedelenopaciteiten centraal. Deze zie je dagelijks op een OPT; soms moet je daar iets mee, maar heel vaak ook niet. Lees het verslag van de lezing van MKA-chirurg, hoofd-halsoncoloog dr. Erik van der Meij.
Belangrijk om te onthouden is dat je alleen dingen ziet als je er zowel oog voor hebt ook de juiste kennis bezit. Met een solide basiskennis ben je als tandarts in staat om de meeste wekedelenopaciteiten zelfstandig te beoordelen.
Wekedelenopaciteiten
Wekedelenopaciteiten kunnen worden onderverdeeld in verschillende categorieën:
- Heterotopische calcificaties
- Heterotopische ossificaties
- Corpora aliena
Van der Meij ging in op de verschillende soorten wekedelenopaciteiten aan de hand van aangeduide structuren op OPT’s.
Heterotopische calcificaties
Heterotopische calcificaties worden gedefinieerd als ongeorganiseerde lokale neerslag van calciumzouten in weke delen. Deze groep calcificaties is weer onder te verdelen in:
- Dystrofische calcificatie: neerslaan van calciumzouten in chronisch ontstoken of necrotisch weefsel
- Idiopathische calcificatie: neerslaan van calciumzouten in gezond weefsel zonder dat daarvoor een oorzaak is
- Metastatische calcificatie: ophoping van calciumzouten door een te hoog calciumgehalte in het bloed. Deze calcificaties zijn heel erg zeldzaam en neem je bijna nooit waar op een OPT.
In de differentiaaldiagnose van heterotopische calcificaties staan verkalkte lymfeklieren, tonsillolithen, rhinolithen en antrolithen, calcinosis cutis, atherosclerose, Mönkeberg’s arteriosclerosis, speekselstenen, polycysteuze (dysgenetische) aandoening van de parotiden, flebolieten en laryngeale kraakbeen calcificaties.
Figuur 1 toont de rechterzijde van een OPT waarbij verschillende structuren worden aangeduid met cijfers 1, 2 en 3. Cijfer 1 is het os hyoideum bestaande uit het cornu minus en cornu majus. De structuur bij cijfer 2 is de wekedelen van het oor en is zichtbaar op nagenoeg ieder OPT. De structuur bij cijfer 3 wordt vaak geïnterpreteerd als atherosclerose van de carotis, maar dat is het in dit geval niet. Het betreft de cornu superius van het cartilago thyroidea (=schildkraakbeen). De bovenste pijl in figuur 2 wijst naar het cartilago triticea (gelegen in het ligamentum thyrohyoideum) en de onderste pijl naar de cornu superius van het cartilago thyroidea.
iTOP workshop (Individually Trained Oral Prophylaxis) 13 juni in Amsterdam – Meld je nu aan
Wil je jouw expertise in preventieve mondzorg optimaliseren? Schrijf je dan in voor de iTOP-workshop in Amsterdam op 13 juni. Interactieve workshop over gedragsverandering bij patiënten en coaching in mondhygiëne. Lees meer en schrijf je nu in

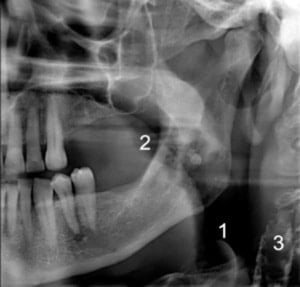

Figuur 1. 1. Os hyoideum. 2. Het oor. 3. Ligamentum thyrohyoideum

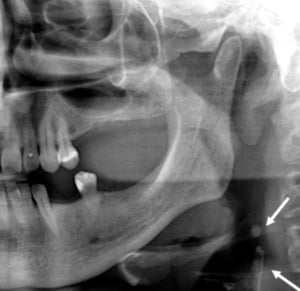

Figuur 2: De bovenste pijl wijst het cartilago triticea aan en de onderste pijl de cornu superius van het thyroid
Onderstaande OPT (figuur 3) laat bij structuur 1 de epiglottis en bij structuur 2 de tongbasis zien. De structuur bij nummer 3 betreft atherosclerose van de arteria carotis en bevindt zich meestal op het niveau van de epiglottis. Wanneer atherosclerose van de carotis zichtbaar is op een OPT is het advies om de huisarts in te lichten om desgewenst verder onderzoek te doen.

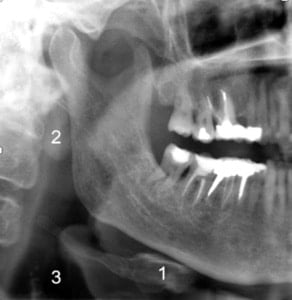

Figuur 3: 1. Epiglottis. 2. Tongbasis. 3. Atherosclerose van de A. Carotis
De witte pijl in figuur 4 berust op een zogenoemde ‘ghost image’, het is de onderrand van de mandibula van de andere zijde. Een ‘ghost image’ van de andere zijde bevindt zich altijd hoger dan het origineel, dit wordt veroorzaakt door de naar boven gerichte bundel (8 graden) van een panoramisch röntgentoestel.

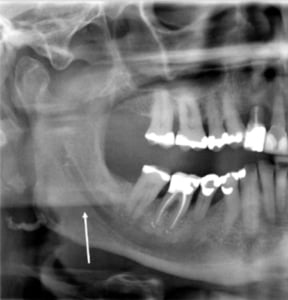

Figuur 4: De witte pijl wijst een ‘Ghost image’ aan
Mönckebergs arteriosclerose is ook een voorbeeld van heterotopische calcificaties. Het zijn verkalkingen in de tunica media van kleine en middelgrote arteriën zoals bijvoorbeeld de arteria facialis.
De prevalentie is 0,5% en komt meestal voor in de onderste extremiteiten. Deze soort arteriosclerose kan duiden op chronische nierinsufficiëntie en/of diabetes mellitus. Wanneer deze afwijking zichtbaar is op het OPT en de patiënt nog niet bekend is met nierinsufficiëntie of diabetes mellitus, is het verstandig om dit terug te koppelen aan de huisarts.
Tonsillolithen zitten vaak in het gebied van de ramus. Daarnaast is het soms ook mogelijk om deze calcificaties in de mond van de patiënt te zien.
Het verschil tussen tonsillolithen of parotisstenen is soms moeilijk te beoordelen. Echter, de locatie van de opaciteiten is belangrijk. Een parotissteen is vaak op de locatie voor de mandibula waarneembaar op een OPT.
Andere opaciteiten in de regio van de mandibula zouden ook stenen in de ductus Whartoni kunnen zijn, de afvoergang van de glandula submandibularis. Vaak met klinisch onderzoek kan je deze afwijking ook palperen en komt er bijvoorbeeld pus uit de ductus.
Verkalkte lymfeklieren hebben op het OPT een bloemkoolachtig aspect en komen meestal voor in het submandibulaire en/of retromandibulaire gebied. Volwassenen, vaak ex (TBC) patiënten, kunnen een verkalkte lymfeklier hebben. Ook bij kinderen die een atypische microbacteriële infectie hebben doorgemaakt is het mogelijk om een verkalkte lymfeklier te zien op een OPT.
Flebolieten zijn verkalkingen van venen en zie je vaak in vasculaire malformaties en zijn zichtbaar als concentrisch gerangschikte opaciteiten op een OPT.
Henry Schein On the Move – Ontdek, leer & inspireer!
Kom naar een avond vol kennis, inspiratie en netwerkmogelijkheden tijdens Henry Schein On the Move!
Heterotopische ossificaties
Heterotopiscche ossificaties zijn min of meer georganiseerde botvorming in de weke delen
In de differentiaaldiagnose van heterotopische ossificaties staan bijvoorbeeld ossificatie van het ligamentum stylohyoideum, osteoma cutis, myositis ossificans en fibrodysplasia ossificans progressiva. De laatste twee zijn erg zeldzaam en ga je waarschijnlijk niet tegenkomen in de praktijk.
Het ligamentum stylohyoideum loopt van de procesus styloideus naar het cornu minus van het os hyoideum. Ossificatie van het ligamentum kan zichtbaar zijn op een OPT.
Osteoma cutis betreft botvorming in de huid zonder een duidelijke oorzaak en kan ook zichtbaar zijn op een OPT. Je kunt deze harde structuur ook vaak in de huid voelen.
Corpora aliena
Een corpus alienum is een voorwerp dat zich in het lichaam bevindt, maar daar eigenlijk niet thuishoort en van buiten het lichaam is gekomen. Voorbeelden van zichtbare opaciteiten door corpora aliena zijn bijvoorbeeld dermale fillers, magnetische wimpers, resten van contrastvloeistof, vaatclips, operatieclips, straatgrind in een wond of zichtbare schotwonden.
Conclusie
Theoretische kennis, ervaring, nauwkeurige beoordeling van de röntgenfoto en logisch (klinisch) redeneren (evt. aanvullend onderzoek) zijn belangrijk voor de röntgendiagnostiek van wekedelenopaciteiten.
Dr. Erik van der Meij werd opgeleid tot MKA-chirurg aan het VU Medisch Centrum te Amsterdam en promoveerde in 2002 op het mogelijk premaligne karakter van lichen planus van het mondslijmvlies. Hij was van 2004 tot 2008 als staflid verbonden aan de afdeling Mondziekten, Kaak- en Aangezichtschirurgie van het Erasmus Medisch Centrum te Rotterdam. Aldaar volgde hij een fellowship Hoofd-Hals Chirurgie/-Oncologie. Sinds 2008 is hij als MKA chirurg-oncoloog werkzaam in het Medisch Centrum Leeuwarden. Zijn aandachtsgebieden betreffen de hoofd-hals oncologie, speekselklierpathologie en de pathologie van de mondholte.
Verslag door Fabienne de Vries voor dentalinfo.nl van de lezing van dr. Erik H. van der Meij tijdens de cursus De Panoramische Röntgenopname van de NWVT.
